7-pólusú vagy 13-pólusú utánfutó csatlakozó: kompatibilitási útmutató

Hogyan válasszunk helyesen 7-pólusú vagy 13-pólusú utánfutó csatlakozót, mikor van szükség adapterre, és mely lámpák kötelezőek a közúti biztonság érdekében.

Főbb tudnivalók

• A 7-pólusú utánfutó csatlakozó csak az alapvető világítási funkciókat biztosítja, általában saját fékrendszer nélküli könnyű utánfutókhoz használják.

• A 13-pólusú utánfutó csatlakozó további áramköröket kínál a tolatólámpához, ködlámpához és a lakókocsik számára szükséges állandó 12V-os tápellátáshoz.

• Az elektromos adapterek lehetővé teszik a gyors csatlakoztatást a különböző szabványú járművek és utánfutók között, az autó eredeti kábelezésének módosítása nélkül.

• Az utánfutók hátsó lámpái szigorú aszimmetrikus konfigurációval rendelkeznek: a ködlámpa a bal, a tolatólámpa pedig a jobb oldalon van felszerelve.

Hogyan ismerhetjük fel vizuálisan az autó és az utánfutó csatlakozójának típusát?

Az elektromos csatlakozás gyors vizuális azonosítása a járművön vagy az utánfutón lévő csatlakozó fém érintkezőinek (pólusainak) megszámolásával történik. A 7-pólusú utánfutó csatlakozó hét érintkezővel rendelkezik, amelyek egy egyszerű kör alakú elrendezésben helyezkednek el, egyetlen középső érintkezővel, amelyet a másik hat vesz körül. Ezzel szemben a 13-pólusú utánfutó csatlakozó hasonló külső átmérővel rendelkezik, de a belső tér sokkal sűrűbb, tizenhárom vékony érintkezőt és egy speciális bajonettzáras vezetőrendszert tartalmaz a rögzítéshez. A két csatlakozótípus közötti funkcionális és szerkezeti különbségek meghatározzák a vontatóberendezések biztonságos használatának módját:

A hétérintkezős rendszer csak a közutakon való közlekedéshez szükséges alapvető világítást biztosítja. A tizenhárom érintkezős változat további áramköröket ad a tolatólámpához, valamint a lakókocsik belső fogyasztói számára hasznos egyenáramú forrásokat.

7-pólusú vs 13-pólusú csatlakozó: milyen elektromos funkciókat továbbítanak?

A 7-pólusú és a 13-pólusú utánfutó csatlakozó közötti különbség abban rejlik, hogy hány független elektromos áramkört képes az egyes csatlakozó a vontatójárműtől a vontatmányhoz továbbítani.

A 7-pólusú csatlakozót általában az alapvető fényjelzések továbbítására használják, biztosítva a féklámpák, a bal és jobb oldali irányjelzők, a helyzetjelző lámpák és a rendszámtábla-világítás működését. Ezt az egyszerű rendszert általában olyan könnyű utánfutókhoz használják, amelyek nem rendelkeznek összetett belső elektromos rendszerekkel.

Ezzel szemben a 13-pólusú utánfutó csatlakozó dedikált áramköröket ad hozzá az alapvető funkciókhoz, mint például a tolatólámpa és a ködlámpa. Ezenkívül ez az elektromos autós csatlakozó állandó tápellátási és kiegészítő testvezetékeket is tartalmaz a segédberendezések számára. A modern lakókocsik és a nagy trélerek a 13-pólusú csatlakozást igénylik a hűtőszekrény vagy a belső akkumulátor működésének fenntartásához menet közben.

Mikor van szükség utánfutó csatlakozó adapterre?

Amikor a vontatójármű és az utánfutó közötti elektromos csatlakozás a csatlakozók eltérő konfigurációja miatt nem illeszkedik közvetlenül, az adapter használata kötelező a közúti biztonság érdekében. Ez a helyzet gyakran előfordul, mivel a modern autók gyakran a többpólusú szabványt használják, míg a régebbi vagy könnyű haszongépjármű-utánfutók megtartják az egyszerű csatlakozásokat.

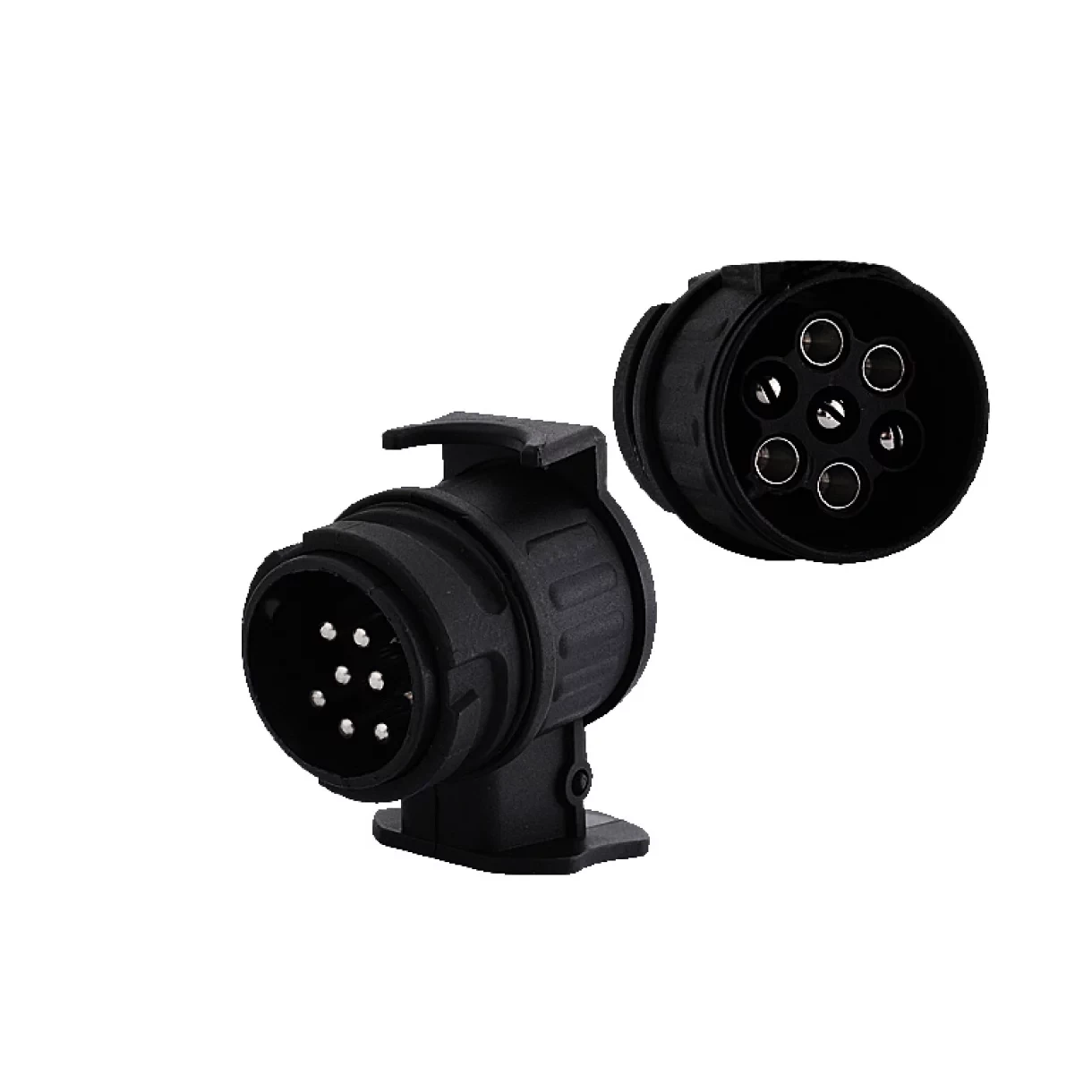

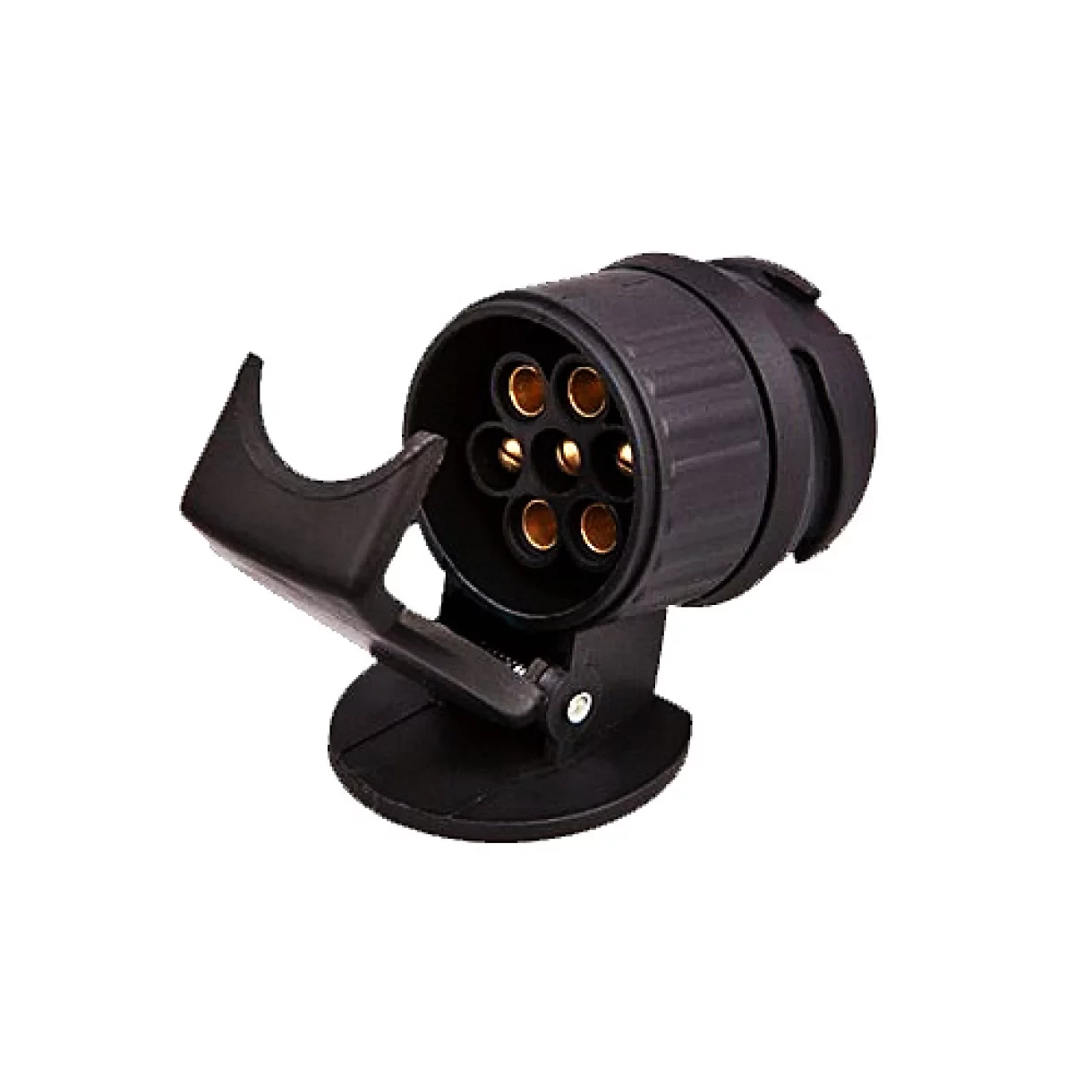

Az adapter elengedhetetlen, ha a vontatóautó 13-pólusú csatlakozóval rendelkezik, az utánfutó pedig egy régi 7-pólusú csatlakozóval van felszerelve. A 13-pólusú járműről a 7-pólusú utánfutóra való átálláshoz olyan kompakt modellek használhatók, mint a 13-7 pólusú utánfutó csatlakozó adapter Cridem vagy a 13-7 pólusú utánfutó csatlakozó adapter 4Cars. Ezek a kiegészítők biztosítják az alapvető fényjelzések, például a helyzetjelzők, a fék és az irányjelzők továbbítását.

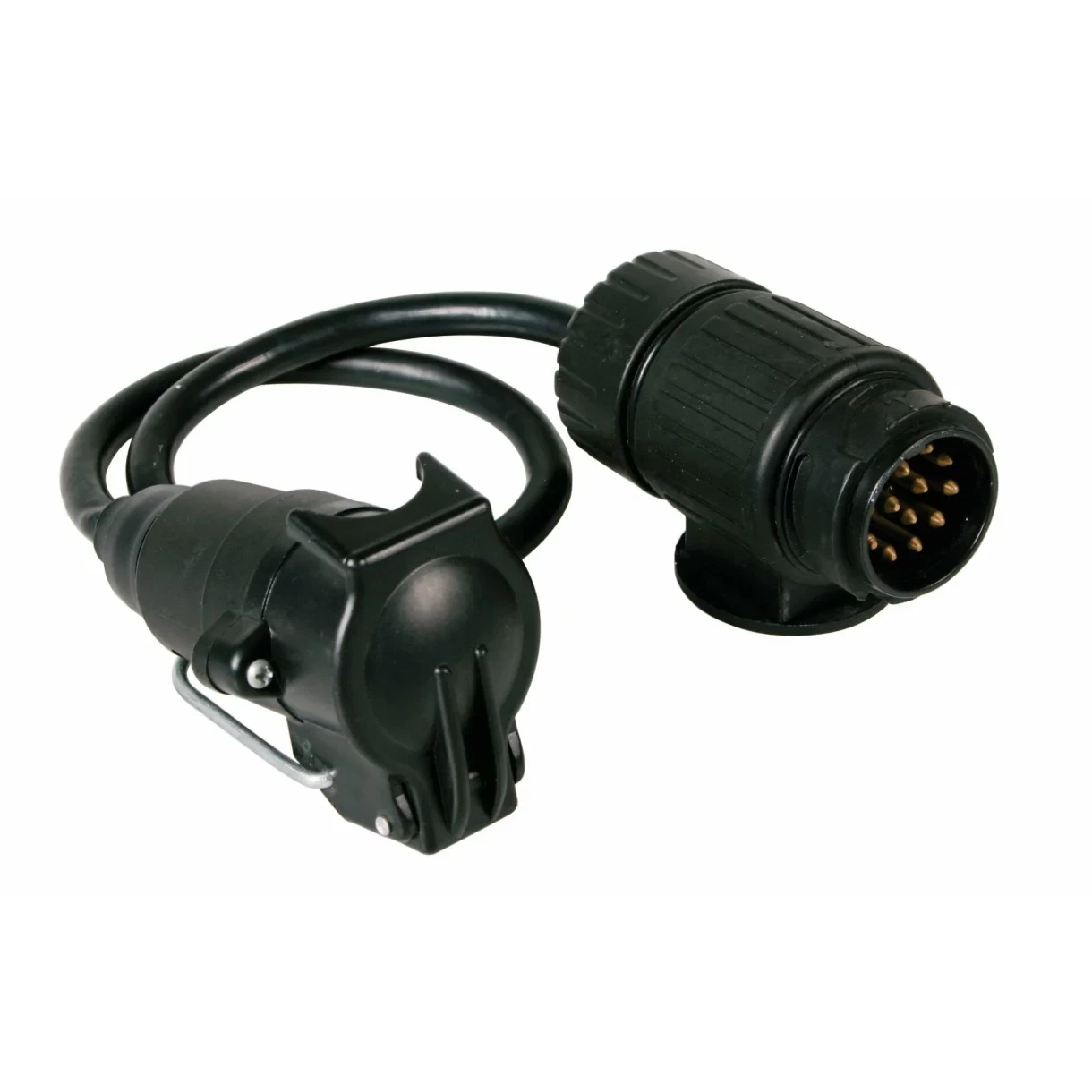

Ha nagyobb rugalmasságot szeretne a csatlakoztatásnál, a 13-7 pólusú utánfutó csatlakozó adapter 40cm-es kábellel megakadályozza a kábelezés feszülését éles kanyarokban.

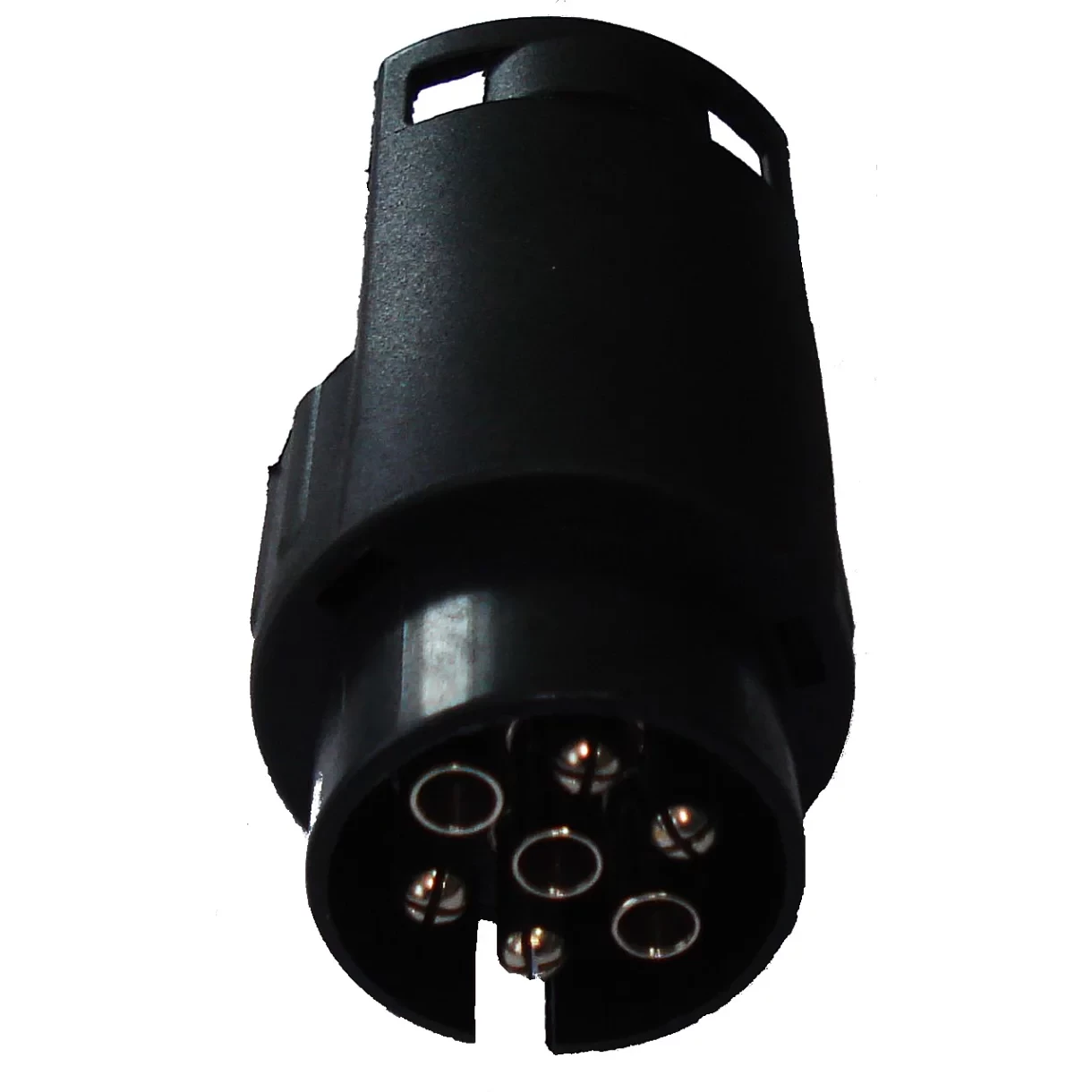

Fordított helyzetben, amikor az autónak régi csatlakozója van, az utánfutónak pedig új, egy 7-13 pólusú utánfutó csatlakozó adaptert használnak a kompatibilitás érdekében.

Ez a tartozék lehetővé teszi a fizikai vontatást törvényes körülmények között, bár az utánfutó kiegészítő funkciói, mint például a tolatólámpa vagy a lakókocsik állandó tápellátása, nem lesznek aktívak az autó csatlakozójának korlátai miatt.

Milyen lámpáknak és vizuális jelzőelemeknek kell működniük az utánfutón?

Bármely közúton vontatott utánfutónak törvényi kötelezettsége, hogy hűen reprodukálja a vontatójármű optikai jelzéseit a forgalombiztonság garantálása érdekében. A szabályos közlekedéshez a vontatott járművet helyzetjelző lámpákkal, féklámpákkal, irányjelzőkkel és legalább egy, a rendszámtáblát megvilágító lámpával kell felszerelni. Ezenkívül az utánfutó hátuljára szerelt piros háromszög alakú fényvisszaverők elengedhetetlen passzív elemek az éjszakai láthatóság érdekében.

Szerkezeti szempontból egy utánfutó féklámpája több funkciót is integrálhat egyetlen házba, de a felszereltség a két oldal között eltérő. A bal oldali lámpa kötelezően tartalmazza a ködlámpát, míg a jobb oldali lámpa gyakran a tolatólámpát integrálja. Ezt a megkülönböztetést a méretek és a haladási szándékok helyes jelzésének szükségessége diktálja a sávon belüli pozíciótól függően.

A kötelező felszereltséggel és a hatályos technikai követelményekkel kapcsolatos részletekért javasolt a jogszabályok és a KRESZ hivatalos forrásainak tanulmányozása.

Miért különböznek a bal oldali multifunkciós lámpák a jobb oldaliaktól?

Az utánfutók hátsó lámpái nem azonosak mindkét oldalon a ködlámpa és a tolatólámpa aszimmetrikus elosztása miatt, amelyet úgy terveztek, hogy egyértelmű jelzést biztosítson a forgalomban. Az elektromos rendszer eltérően irányítja az áramot a két oldal felé, betartva a közutakon érvényes szabványos láthatósági követelményeket.

Általában a bal oldali lámpa integrálja a kötelező ködlámpát, egy intenzív vörös fényt, amely rossz látási viszonyok között figyelmezteti a mögöttes járműveket. Tükörképként a jobb oldali lámpa ad otthont a tolatáshoz szánt fehér fénynek. Ez az elválasztás megakadályozza a vizuális zavart a többi közlekedő számára, és optimalizálja a lámpaház belsejében lévő helyet.

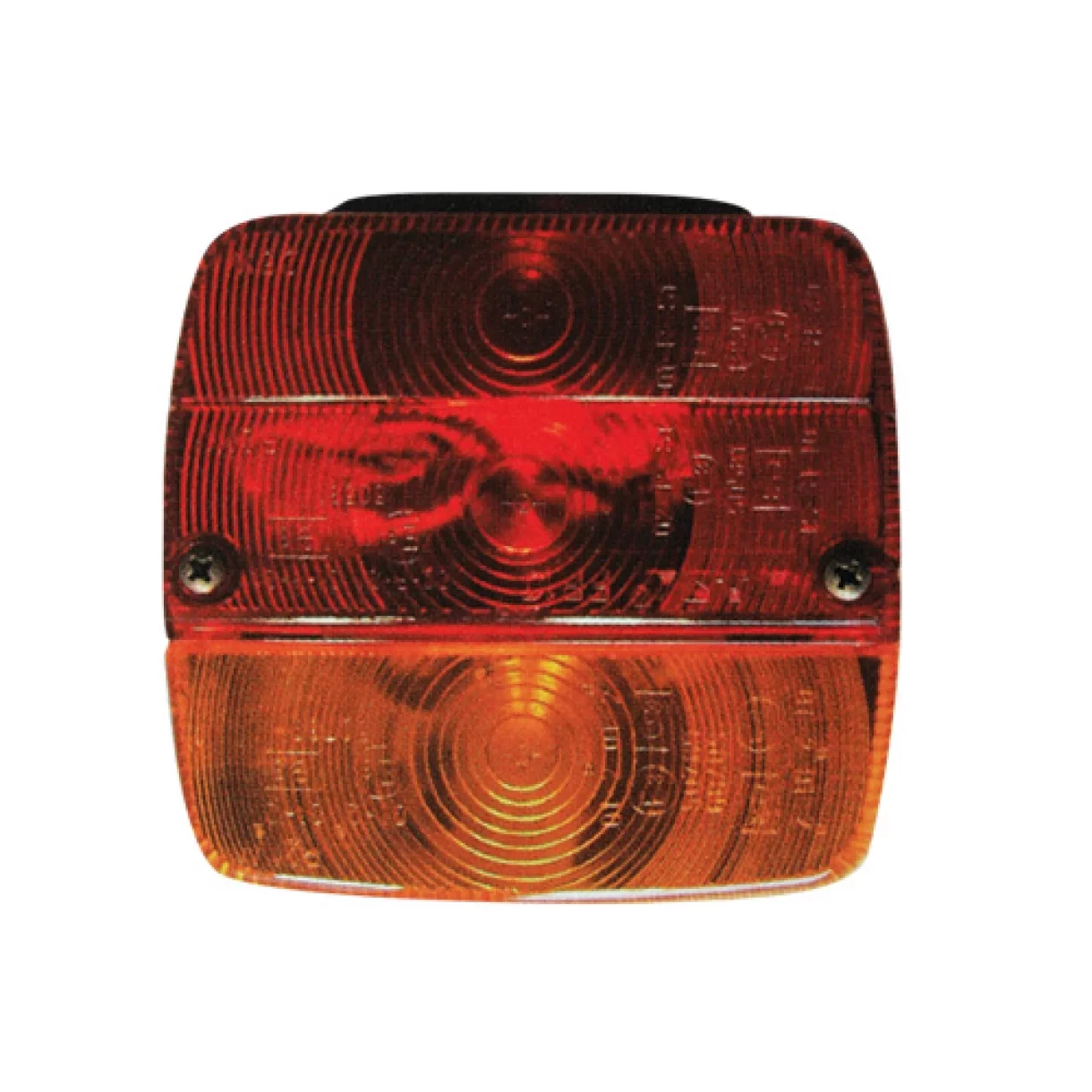

Azokhoz az egyszerű utánfutókhoz, amelyek nem igényelnek összetett ködlámpa- vagy tolatólámpa-áramköröket, a 3 funkciós hátsó féklámpa utánfutókhoz 12V 1db univerzális és kompakt megoldást kínál.

Ez a termék biztosítja az alapvető helyzetjelző, fék és irányjelző funkciókat, és könnyen felszerelhető mindkét oldalra, amikor a vontatott jármű konfigurációja egyszerűsített.

GYIK

Mi történik, ha 13 pólusról 7 pólusra átalakító adaptert használok a tolatólámpa funkcióhoz?

A tolatólámpa funkció nem kerül továbbításra az utánfutóra. Mivel a 7 pólusú csatlakozó nem rendelkezik külön érintkezővel ehhez a világítási funkcióhoz, az adapter leválasztja ezt az áramkört, így a jel nem jut el a lámpákhoz.

Kötelezőek a háromszög alakú fényvisszaverők minden utánfutón?

Igen, a piros, háromszög alakú fényvisszaverők minden utánfutó hátulján kötelezőek. Ezek segítségével rossz látási viszonyok között is egyértelműen megkülönböztethető az utánfutó egy személygépkocsi hátuljától.

Felszerelhetek univerzális rendszámtábla-világítást bármilyen típusú utánfutóra?

A rendszámtábla-világításnak biztosítania kell a rendszámtábla megfelelő megvilágítását, felszerelésének pedig meg kell felelnie az általános közúti előírásoknak, hogy a rendszámtábla hátulról jól látható és olvasható legyen.

Hogyan ellenőrizhetem indulás előtt, hogy megfelelően működik-e az utánfutó elektromos rendszere?

Javasolt az utánfutót a járműhöz csatlakoztatni, majd egymás után ellenőrizni az összes világítási funkciót – a helyzetjelzőt, a féklámpát, az irányjelzőket és a vészvillogót. Az ellenőrzéshez célszerű egy másik személy segítségét kérni, aki az utánfutó mögött állva figyeli a lámpák működését.
